APLICAÇÃO:
Linha de produção de tubos em PVC de 1/2" ~ 2 1/2".
DESCRIÇÃO:
Composição da linha de produção de tubos de 1/2" ~ 2 1/2"
| |
Equipamento
|
Modelo
|
Especificação
|
Notas
|
| 1 |
Extrusora com Rosca Dupla Paralela |
EMD-65I |
Rosca: 65mm; L/D: 25 |
80-120kg/hr |
| 2 |
Tanque de Resfriamento à Vácuo por Spray de Água
|
EPST-304 |
Motor à vácuo: 3 HP 1 unidade, bomba de água: 3 HP x 1 unidade |
| 3 |
Puxador |
ETB-0612 |
Comprimento efetivo de fechamento: 600mm |
Velocidade: 2~12m/min |
| 4 |
Unidade de corte |
ESC-14 |
|
|
Desenho esquemático da linha de produção

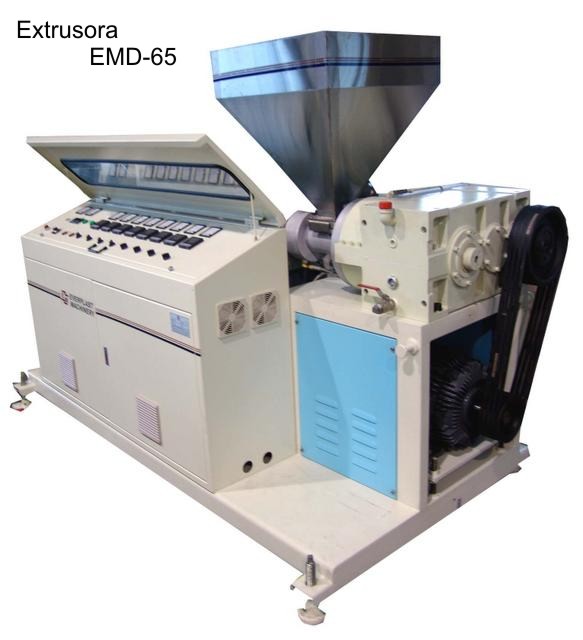

Extrusora EMD-65
| Comprimento da Rosca |
25 |
| Diâmetro da Rosca(mm) |
65x2 |
| Velocidade da Rosca(R.P.M.) |
45 |
| Motor(HP) |
20 |
30 |
|
| Groove |
- |
- |
|
| Aquecimento do Cilindro(Kw) |
18 |
22 |
| Aquecimento Flange(Kw) |
5 |
| Energia do Cilindro de Resfriamento(Kw) |
0.2 x 2 |
| Energia(Kw) |
40/51 |
| Número de Cilindros nas Zonas de Aquecimento |
3 |
| Tamanhos Hopper(Kg) |
100 |
| Altura centro(mm) |
1050 |
| Produção(Kg/Hr) |
PEAD tubo |
|
|
|
| |
PVC perfil |
120 |
160 |
|
| Dimensões |
Comprimento |
2600 |
| |
Largura |
1300 |
| |
Altura |
2100 |
| Peso |
2000 |

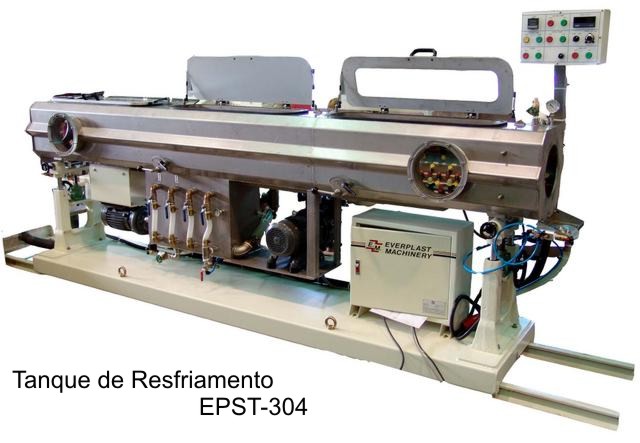

Tanque de Resfriamento à Vácuo com Spray de Água - EPST-304
| Diâmetro Máximo(mm) |
125 |
| Comprimento(mm) |
3600 |
| Largura(mm) |
600 |
| Altura(mm) |
1700 |
| Comprimento Ajustável para Trás e para Frente |
750 |
| Comprimento Ajustável para Direita e para Esquerda |
25 |
| Comprimento Ajustável para Cima e para Baixo |
50 |
| Comprimento do Tanque de Vácuo |
3000 |
| Bomba à Vácuo |
1 |
| Potência da Bomba à Vácuo(Kw) |
2.25 |
| Bomba de Drenagem |
2.25 |
| Motor de Movimento - Frente/Tras |
0.38 |
| Motor de Movimento - Cima/Baixo |
- |
| Potência da Bomba de Spray(Kw) |
1.5 * 1 |
| Número de Jatos de Spray |
22 * 4 |
| Potência(Kw) |
4.88 |
| Diâmetro dos Tubos de Entrada/Saída(Pol.) |
1" + 1" |
| Peso |
500 |
Puxador Belt - ETB-0612

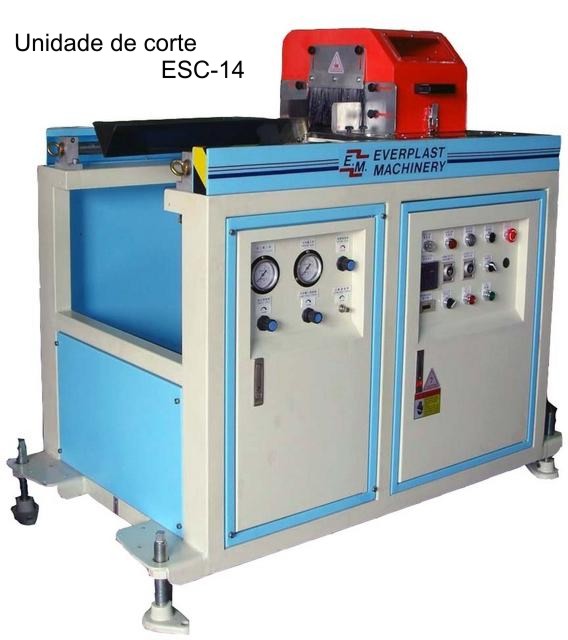

Unidade de Corte - ESC-14
| Motor de Corte(Kw) |
1.5 |
| Diâmetro Min. do Tubo(mm) |
10 |
| Diâmetro Máx. do Tubo(mm) |
85 |
| Espessura Max. da Parede(mm) |
- |
| Velocidade Máx. de Corte(M/Min) |
12 |
| Altura centro(mm) |
1050 |
| Potência(Kw) |
2.5 |
| Dimensões(mm) |
Comprimento |
1460 |
| |
Largura |
830 |
| |
Altura |
1330 |
| Peso(Kg) |
320 |
Para garantir a excelência tecnológica as especificações estão sujeitas a alterações sem aviso prévio.
|
;)
;)
;)
;)
;)
;)
